CNC真円度測定機 ラウンドテスト エクストリーム RA-H5200 CNC

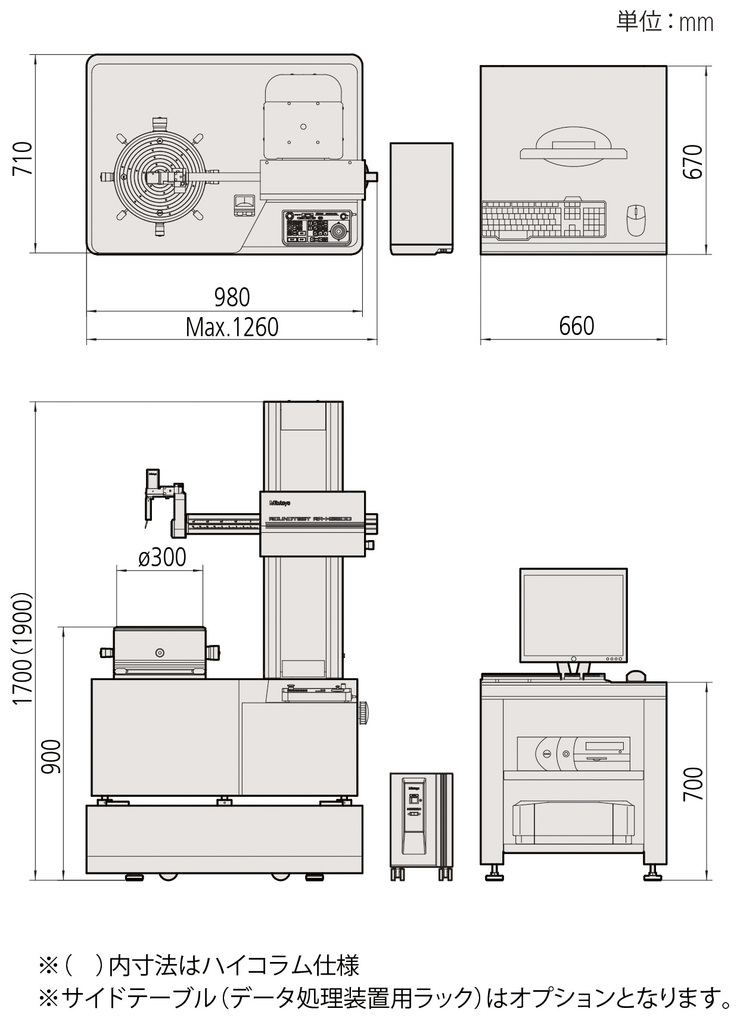

主な特長

• 高精度、高剛性回転テーブルを実現するために各種パーツの精度を向上、さらに剛性に優れた高精度エアベアリングを採用し、真円度・円筒形状測定機の命ともいえる回転精度は、世界最高レベルの「0.02+3.5H/10000 μm」を達成しています。

• 測定機としての高精度化を実現するためには、基礎である本体ベースの高剛性化が必須条件になります。そこで、FEM構造解析シミュレーションを駆使し、本体ベースの応用解析を徹底的に実施。その結果生まれたのが「高剛性本体ベース」です。

• X軸/Z軸駆動部の位置決めセンサに弊社製リニヤスケールを搭載しました。駆動部の移動量をダイレクトに検出して、繰り返し測定に不可欠な高精度位置決めを実現します。

• 真直度精度の命となるコラムガイド面の加工精度を極限まで向上させ、さらに独自のシステムと機構を採用することにより、コラム真直度「0.05 μm/100 mm（狭範囲）」という超高精度を実現しています

• 真円度・円筒形状測定機は振動などの外乱が精度に大きく影響します。そのため、RA-H5200シリーズは優れた振動減衰性能を発揮する高性能除振台を標準装備しています。

• 自動心/ 水平出し機構部分には、回転テーブル各軸に高精度ガラススケールを搭載して位置決め誤差を抑え、｢高速自動心/水平出し」を実現、ワークのセッティングから測定までのトータルスループットを大幅に短縮できます。自動心/水平出し調整タイプのA.A.T（Automatic Adjustment Table）を標準搭載していますので、測定物の心出し/水平出し作業から測定者を解放します。

• 内径、外径が混在した測定・解析も、検出器の方向切り替えなしでの連続測定が可能です。

• 検出器部分に安全機構を搭載。下方向からのアクシデンタルタッチを感知すると、真円度・円筒形状測定解析プログラム（ROUNDPAK）がエラーを発生し、測定機の動作を自動停止します。

• 円筒度や平面度等、テーブル回転と直動動作を組み合わせたスパイラル測定機能を拡充、多断面測定を1回の測定で実施し、連続的なデータとして取り込みます。
