CNC真円度測定機 ラウンドテスト エクストリーム RA-2200 CNC

回転テーブル部 回転精度 軸方向 : (0.02+3.5X/10000)μm  X:回転中心からの距離(mm) 回転テーブル部 回転精度 半径方向 : (0.02+3.5H/10000)μm  H:測定高さ(mm)
/pim-assets/medias_converted/Highres/Mitutoyo/Media/Image/15_Form Measurement/41_2_RA-2200CNC_202106_FS_1.psd

*商品の最新の在庫状況・納期は、お取引のある商社様または弊社営業所にご確認ください。

*商品画像はイメージです。実際の商品とは異なる場合がございます。商品詳細は仕様を必ずご確認ください。

検出器の回転機構を制御し、外径や内径、上面、下面測定まで連続した自動測定が可能です。

商品バリエーション

主な特長

  • 検出器を保持するホルダアーム部の姿勢(縦/横)と検出器の回転機構(0 ~270°の範囲で1°毎に回転)を制御し、外径や内径、上面、下面測定まで連続した自動測定が可能です。また、オフラインティーチング機能も充実し、パートプログラム作成も簡単に行えます。
  • 自動心/ 水平出し調整タイプのA.A.T(Automatic Adjustment Table)を標準搭載していますので、測定物の心/ 水平出し作業から測定者を解放します。
  • オプションの粗さ検出器ユニットを装着することにより、θ軸を回転させた円周方向の粗さ、テーブル回転を停めたZ軸、X軸方向の直動方向での粗さ測定にも対応しています。
  • 半径方向の回転精度(0.02+3.5H/10000)μm、軸方向の回転精度(0.02+3.5X/10000)μm の高精度を実現し、真円度、円筒度のみならず平面度等も高精度に測定できます。
  • システム除振台を一体化することにより省スペース化を実現しました。また、PCテーブルを組み合わせてレイアウトは自由自在。
  • X軸の位置決めセンサに弊社製リニヤスケールを搭載しました。
    駆動部の移動量をダイレクトに検出して、繰り返し測定に不可欠な高精度位置決めを実現します。高精度、高速移動でもスループットの向上により、クラス最高レベルの駆動速度を実現しました。

仕様

符号 RA-2200 CNC(標準コラム) RA-2200 CNC(ハイコラム)
回転テーブル部 回転速度(rpm)
2, 4, 6, 10
2, 4, 6, 10
上下動部最大測定高さ(mm)
300
500
上下動部最大測定深さ(mm)
ø12.7×深さ26、ø 32×深さ104(標準測定子使用時)
ø12.7×深さ26、ø 32×深さ104(標準測定子使用時)
X軸半径方向移動量(mm)
175(中心より-25 ~+150)
175(中心より-25 ~+150)
X軸最大移動速度(mm/s)
最大 30( 測定時:0.5/1.0/ 2.0/ 5.0)
最大 30( 測定時:0.5/1.0/ 2.0/ 5.0)
検出器 測定力(mN)
40
40
検出器 検出範囲(µm)
± 400 / ±40 /± 4
± 400 / ±40 /± 4
検出器 検出範囲(追従)(mm)
±5
±5
X軸真直度
0.7μm/150mm(λc2.5)
0.7μm/150mm(λc2.5)
回転テーブル部 回転精度 軸方向
(0.02+3.5X/10000)μm  X:回転中心からの距離(mm)
(0.02+3.5X/10000)μm  X:回転中心からの距離(mm)
回転テーブル部 回転精度 半径方向
(0.02+3.5H/10000)μm  H:測定高さ(mm)
(0.02+3.5H/10000)μm  H:測定高さ(mm)
上下動部真直度狭範囲(µm/mm)
0.10/100(λc2.5)
0.10/100(λc2.5)
上下動部真直度広範囲(µm/mm)
0.15/300(λc2.5)
0.15/300(λc2.5)
上下動部平行度(µm/mm)
0.7 / 300(母線基準)
1.2 / 1500(母線基準)
X軸直角度
1.0 μm/150mm(母線基準)
1.0 μm/150mm(母線基準)
回転テーブル部 心出し/水平出し調整機能
AAT
AAT
回転テーブル部 心出し調整範囲(mm)
±3
±3
回転テーブル部 水平出し調整範囲(°)
±1
±1
回転テーブル部 テーブル有効径(φ mm)
235
235
回転テーブル部 最大積載径(φ mm)
580
580
回転テーブル部 最大測定径(φ mm)
外面測定時:256,内面測定時:344
外面測定時:256,内面測定時:344
回転テーブル部 最大積載質量(kg)
30
30
使用空気圧(MPa)
0.39
0.39
空気消費量(標準状態)(L/min)
標準状態にて30( 空気源としては 80以上)
標準状態にて30( 空気源としては 80以上)
検出器 測定子先端材質
超硬
超硬
本体質量(kg)
180
200
電源
100V~240V
100V~240V

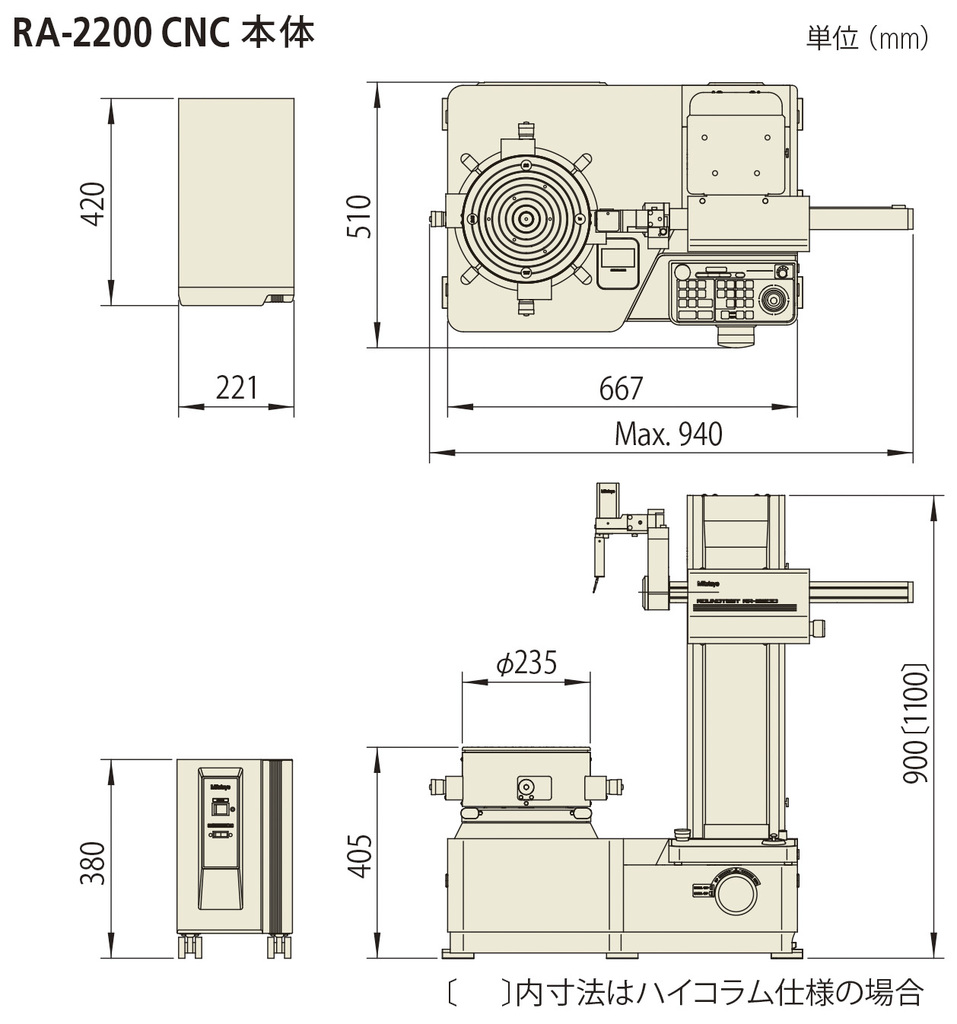

外観寸法図

/pim-assets/medias_converted/Highres/Mitutoyo/Media/ExternalDimensions/15_Form Measurement/41_2_RA-2200CNC_000000_d_1.jpg
