マニュアルプローブヘッド付タッチトリガープローブ MH20/MH20i

/pim-assets/medias_converted/Highres/Mitutoyo/Media/Image/17_Coordinate Measuring Machines/21_0_MH20_000000_FS_1.psd

*商品の最新の在庫状況・納期は、お取引のある商社様または弊社営業所にご確認ください。

*商品画像はイメージです。実際の商品とは異なる場合がございます。商品詳細は仕様を必ずご確認ください。

任意の方向へ姿勢変更可能なマニュアル(手動式)プローブヘッド付タッチトリガープローブです。

商品バリエーション

主な特長

  • マニュアル三次元測定機用のマニュアル(手動式)プローブヘッド付きタッチトリガープローブです。プローブモジュール部は外形ø13.2mmと非常にコンパクトで、入り組んだ部位へのプロービングに便利です。また、50mmおよび70mmのエクステンション付きプローブモジュールも用意されています。
  • 手動による任意方向への姿勢変更ができます。(右側のつまみを緩めて姿勢変更をした後、つまみを締めるだけです。姿勢変更のために、六角レンチなどの工具は必要ありません。)

仕様

符号 MH20 MH20i
 トリガー発生力 XY(STANDARD FORCE)(N)
0.08
0.08
 トリガー発生力 XY(MEDIUM FORCE)(N)
0.1
0.1
 トリガー発生力 Z(STANDARD FORCE)(N)
0.75
0.75
 トリガー発生力 Z(MEDIUM FORCE)(N)
1.9
1.9
 オーバートラベル量 XY(°)
XY±14
±14
 オーバートラベル量 Z(STANDARD FORCE)(mm)
4
+4.0
 オーバートラベル量 Z(MEDIUM FORCE)(mm)
3.7
+3.7
 オーバートラベル力 XY(STANDARD FORCE)(N)
0.2~0.3
0.2~0.3
 オーバートラベル力 XY(MEDIUM FORCE)(N)
0.2~0.4
0.2~0.4
 オーバートラベル力 Z(STANDARD FORCE)(N)
3.5
3.5
 オーバートラベル力 Z(N)
7


 姿勢範囲 横方向(°)
±300任意位置固定
±180(15°ピッチ)
 姿勢範囲 縦方向(°)
±93
0~90(15°ピッチ)
 繰返し精度
0.35以下(STANDARD FORCE 10mmスタイラス時)
2σ : 0.35 μm以下(STANDARD FORCE 10 mmスタイラス時)
 方向性(XY:2D)
±0.8μm以下(STANDARD FORCE 10mmスタイラス時)、±2.5μm以下(50mmスタイラス時)
±0.8 μm以下(STANDARD FORCE 10 mmスタイラス時)、±2.5 μm以下(50 mmスタイラス時)
 方向性(XYZ:3D)
±1μm以下(STANDARD FORCE 10mmスタイラス時)、±4μm以下(50mmスタイラス時)
±1 μm以下(STANDARD FORCE 10 mmスタイラス時)、±4 μm以下(50 mmスタイラス時)
 耐久性(万回)
100
100
 オーバートラベル力 Z(EXTENDED FORCE)(N)


10
 測定子取付ネジ


M2ネジ
 繰返し位置決め精度(µm)


σ≦1.5
 質量(g)


250
 その他


オーバートラベル力 Z:7N(MEDIUM FORCE)

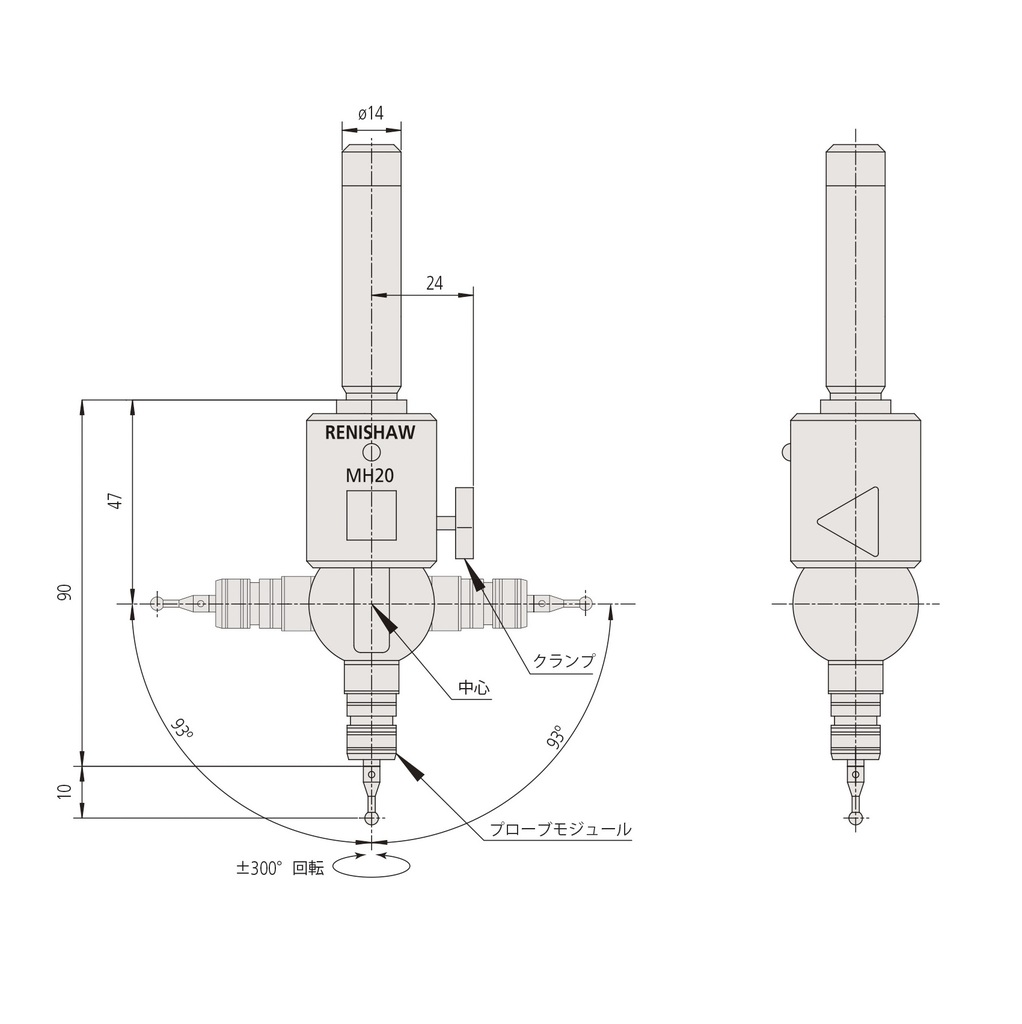

外観寸法図

/pim-assets/medias_converted/Highres/Mitutoyo/Media/ExternalDimensions/17_Coordinate Measuring Machines/21_00_06AAZ727_000000_d_1.jpg
