マニュアル三次元測定機 CRYSTA-Plus Mシリーズ

最小表示量(mm) : 0.0001 測定範囲 X軸(mm) : 500 測定範囲 Y軸(mm) : 400 測定範囲 Z軸(mm) : 400
/pim-assets/medias_converted/Highres/Mitutoyo/Media/Image/17_Coordinate Measuring Machines/21_0_CrystaPlusM443_000000_FS_1.eps

*商品の最新の在庫状況・納期は、お取引のある商社様または弊社営業所にご確認ください。

*商品画像はイメージです。実際の商品とは異なる場合がございます。商品詳細は仕様を必ずご確認ください。

マニュアル三次元測定機としては世界最高クラスの指示誤差を保証します。

商品バリエーション

主な特長

  • Crysta-Plus M シリーズは、マニュアル三次元測定機としては世界最高クラスの指示誤差を保証します。本体ベースには信頼性の高いグラプレート(精密石定盤)を用い、更にY 軸ガイドレールを測定テーブルと一体化したことで、剛性が高く経年変化の極めて少ない構造となっています。
    X, Y, Z 各軸の案内部には高精度のエアベアリングを採用しており、高い真直運動性能と測定者に肉体的負担を全く感じさせない摺動の軽快さを可能にしています。各軸測長系には、高精度ガラススケール+高精度リニアエンコーダを採用し、腐食や錆発生の心配がなく、安定した精度維持を可能にしています。
  • X・Y・Z 各軸のクランプは、ワンタッチエアクランプで行ないます。クランプ状態でX・Y・Z 軸各軸微動が測定範囲全域で連続して行なえます。
    Crysta-Plus M443/M500シリーズは、X, Y 軸の微動送りつまみを本体前面1 箇所に配置してありますので、例えば心出し顕微鏡CF20 を装着したときなどの精密な位置決めが必要な測定には、無理な姿勢をとることなく、楽に操作が行なえます。
  • Crysta-Plus M シリーズ温度補正機能が標準搭載されています。これにより、15 ~ 30°C という幅広い温度環境下での精度保証が可能になり、厳しい温度管理ができない環境下でも高精度測定が可能になります。
  • 細かい形状や深穴測定時の作業性が大きく向上する白色LED の手元照明装置を搭載可能です。(オプション)
  • プローブ姿勢変更時やスタイラス交換時に、タッチトリガープローブの誤入力を防止するために、プローブホルダ部にON/OFF スイッチ (ディセイブルスイッチ) が付属しています。(標準装備)

仕様

符号 Crysta-Plus M544 Crysta-Plus M574 Crysta-Plus M443
 測定範囲 X軸(mm)
500
500
400
 測定範囲 Y軸(mm)
400
700
400
 測定範囲 Z軸(mm)
400
400
300
 最小表示量(mm)
0.0001
0.0001
0.0001
 案内方式(各軸)
エアベアリング
エアベアリング
エアベアリング
 測定物 最大高さ(mm)
595
595
480
 本体使用空気圧(MPa)
0.35
0.35
0.35
 本体空気消費量(L/min)
50(空気源としては100)
50(空気源としては100)
50(空気源としては100)
 クランプ方式
ワンタッチ式集中エアクランプ
ワンタッチ式集中エアクランプ
ワンタッチ式集中エアクランプ
 Z軸バランス方式
ウェイトバランス
ウェイトバランス
ウェイトバランス
 測定テーブル 材質
はんれい岩
はんれい岩
はんれい岩
 測定テーブル 大きさ(載物面)(mm)
764×875
764×1175
624×805
 測定物 最大質量(kg)
180
180
180
 本体質量(設置台含む)(kg)
512
646
410

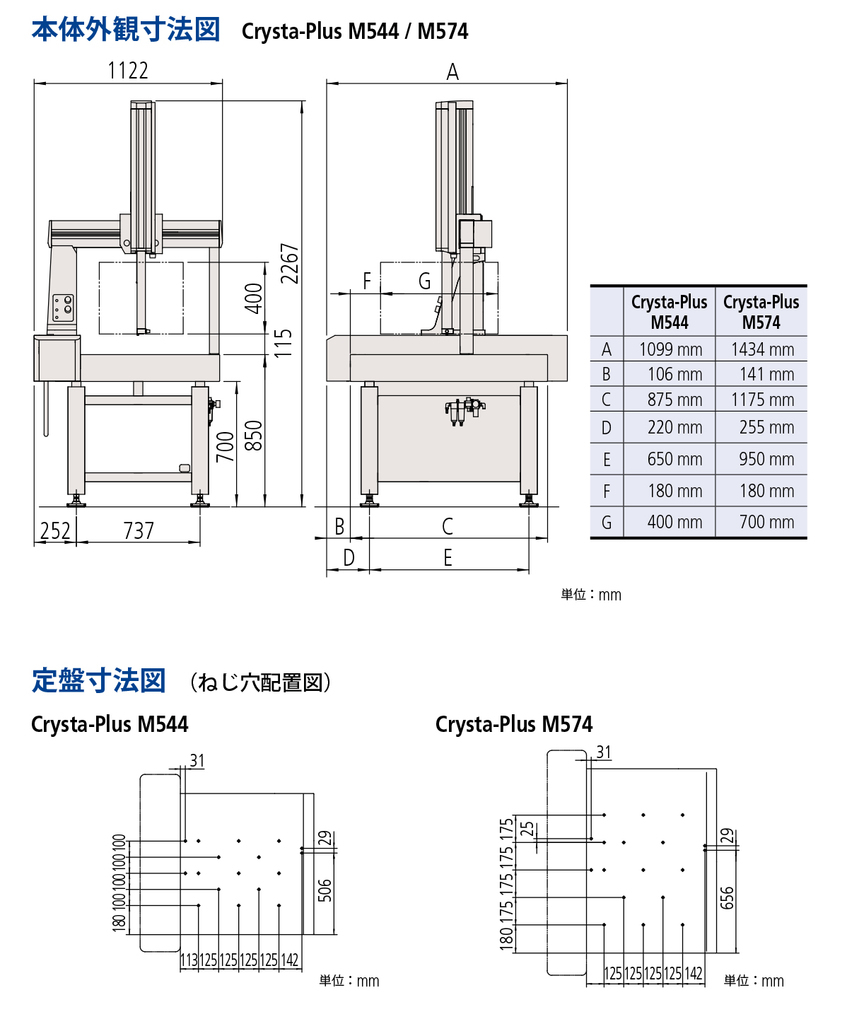

外観寸法図

/pim-assets/medias_converted/Highres/Mitutoyo/Media/ExternalDimensions/17_Coordinate Measuring Machines/21_1_CRYSTA-PlusM544_202106_d_1_jp.jpg
