高精度CNC三次元測定機 STRATO-Apex

最小表示量(mm) : 0.00002 測定範囲 X軸(mm) : 700 測定範囲 Y軸(mm) : 700 測定範囲 Z軸(mm) : 600
/pim-assets/medias_converted/Highres/Mitutoyo/Media/Image/17_Coordinate Measuring Machines/21_0_STRATOApex574_202007_FS_1.psd

*商品の最新の在庫状況・納期は、お取引のある商社様または弊社営業所にご確認ください。

*商品画像はイメージです。実際の商品とは異なる場合がございます。商品詳細は仕様を必ずご確認ください。

高速・高精度を実現するために、構造やガイド機構の見直しによる高剛性化を図っています。

商品バリエーション

主な特長

  • 高速・高精度を実現するために、構造やガイド機構の見直しによる高剛性化を図っています。
  • 位置・速度・電流の全ての制御ループをデジタル信号で処理する、デジタルサーボ方式を採用しています。
  • デジタルサーボ方式には
    ①ドリフトや経時変化が少ない
    ②ダイナミックレンジが広い
    ③各種の制御アルゴリズム搭載が容易である等のメリットがあります。
  • 本体の剛性向上と新開発の補正技術搭載により、高速で高精度なスキャニング測定を実現しています。
    最大許容スキャニング誤差MPETHP = 1.3μm (574シリーズ)
    最大許容スキャニング検査時間[sec] MPTtHP = 40 sec. (574シリ-ズ)
    (当社従来製品のFALCIO シリーズの場合 MPETHP = 2.2μm)
    MPTtHP = 110 sec.)
    *使用プローブ: SP25M

  • コントローラを本体外部に配置し、その発熱が本体に与える影響を排除しています。
  • 本体外部に配置しながらも、フロアスペースを犠牲にしないコンパクトなレイアウトを実現しています。
  • STRATO-Apexの各軸スケールには、線膨張係数0.01x10-6/℃というほとんど熱膨張しない超高精度結晶化ガラススケール
    と、最小分解能2/100μmの高性能反射型リニアエンコーダの組合せによる、超高精度測長ユニットが搭載されています。
    この超高精度測長ユニットは超高精度CNC三次元測定機LEGEXシリーズにも採用されています。【700/900シリーズ】
  • ガラススケールは独自の固定方式によって、取付け面との線膨張係数の違いによって生じるヒステリシス誤差を最小限に
    抑えています。また、ガラススケールは錆や腐食に強く、長期精度保証が可能です。
  • 設置場所の床振動は測定値のばらつきとなって影響します。
    STRATO-Apexシリーズではオートレベリング空気ばね式除振
    台を標準搭載しており、この除振台は床振動を本体に伝えな
    いだけでなく、各軸の移動や測定物の搭載による荷重変動を
    センサでキャッチし、素早く本体を水平復帰させる機能も持っ
    ています。
  • 門移動型として最高の速度・精度を実現
    計測のキーテクノロジーをここに集結

仕様

符号 STRATO-Apex 776 STRATO-Apex 7106 STRATO-Apex 9106 STRATO-Apex 9166 STRATO-Apex 574 STRATO-Apex 162012 STRATO-Apex 162016 STRATO-Apex 163012 STRATO-Apex 163016
 測定範囲 X軸(mm)
700
700
900
900
500
1600
1600
1600
1600
 測定範囲 Y軸(mm)
700
1000
1000
1600
700
2000
2000
3000
3000
 測定範囲 Z軸(mm)
600
600
600
600
400
1200
1600
1200
1600
 駆動速度 CNC mode 移動速度(各軸)(mm/s)
8〜300
8〜300
8〜300
8〜300
8~300
8〜350
8〜350
8〜350
8〜350
 駆動速度 CNC mode 最大合成速度(mm/s)
519
519
519
519
519
606
606
606
606
 駆動速度 CNC mode 測定速度(mm/s)
1~3
1~3
1~3
1~3
1~3
1~3
1~3
1~3
1~3
 駆動速度 J/S mode 移動速度(mm/s)
0~80
0~80
0~80
0~80
0~80
0~80
0~80
0~80
0~80
 駆動速度 J/S mode 測定速度(mm/s)
0~3
0~3
0~3
0~3
0~3
0~3
0~3
0~3
0~3
 駆動速度 J/S mode 微動速度(mm/s)
0.05
0.05
0.05
0.05
0.05
0.05
0.05
0.05
0.05
 駆動加速度(各軸)(mm/s²)
1500
1500
1500
1500
1333
780
780
780
780
 駆動加速度(最大合成加速度)(mm/s²)
2598
2598
2598
2598
2309
1350
1350
1350
1350
 最小表示量(mm)
0.00002
0.00002
0.00002
0.00002
0.00002
0.00005
0.00005
0.00005
0.00005
 案内方式(各軸)
エアベアリング
エアベアリング
エアベアリング
エアベアリング
エアベアリング
エアベアリング
エアベアリング
エアベアリング
エアベアリング
 測定物 最大高さ(mm)
770
770
770
770
560
1350
1750
1350
1750
 本体使用空気圧(MPa)
0.4
0.4
0.4
0.4
0.4
0.4
0.4
0.4
0.4
 本体空気消費量(L/min)
 60(標準状態において) (空気源としては120以上)
 60(標準状態において) (空気源としては120以上)
 60(標準状態において) (空気源としては120以上)
 60(標準状態において) (空気源としては120以上)
 60(標準状態において)(空気源としては120以上)
100 (標準状態において) 空気源としては250以上
100 (標準状態において) 空気源としては250以上
100 (標準状態において) 空気源としては250以上
100 (標準状態において) 空気源としては250以上
 測定テーブル 材質
はんれい岩
はんれい岩
はんれい岩
はんれい岩
はんれい岩
はんれい岩
はんれい岩
はんれい岩
はんれい岩
 測定テーブル 大きさ(載物面)(mm)
862×1420
862×1720
1062×1720
1062×2320
676×1420
1850×3280
1850×3280
1850×4280
1850×4280
 測定物 最大質量(kg)
500
800
800
1200
180
3500
3500
4000
4000
 測定テーブル 測定物固定方法(mm)
M8×1.25
M8×1.25
M8×1.25
M8×1.25
M8×1.25
M8×1.25
M8×1.25
M8×1.25
M8×1.25
 本体質量(除振台・コントローラ含む)(kg)
1895
2180
2410
3085
1620
11150
11200
15300
15350

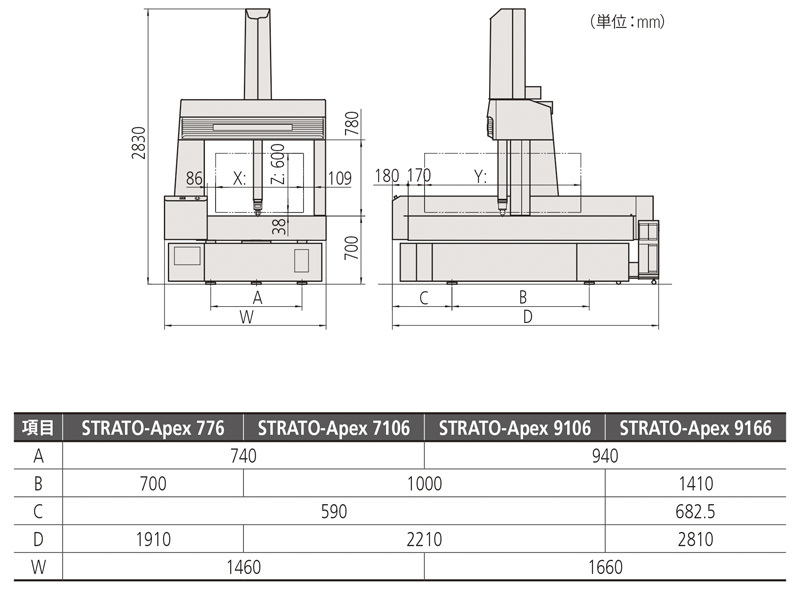

外観寸法図

/pim-assets/medias_converted/Highres/Mitutoyo/Media/ExternalDimensions/17_Coordinate Measuring Machines/21_0_STRATO-Apex700-900_000000_d_2_jp.jpg
